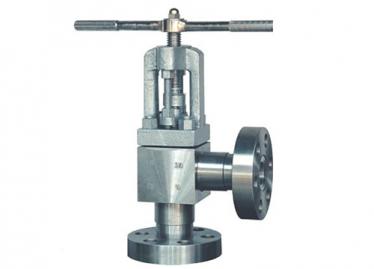

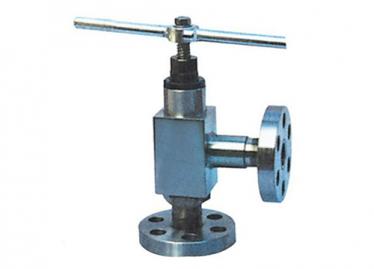

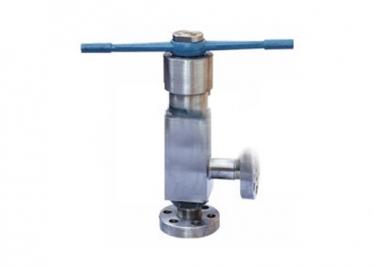

高壓角式截止閥（西高型） 是利用閥瓣控制啟閉的閥門，主要用于介質工作壓力較高而口徑不大的場合。截止閥的主要啟閉件是閥瓣和閥座，閥瓣沿閥座中心線移動，改變閥瓣和閥座之間的距離，既可改變通道截面積，從而控制和截?cái)嗔髁俊榉乐節B漏，閥瓣與閥座接觸面均經研磨配合。截止閥的特點是操作可靠，關閉嚴密，易于調節或截?cái)嗔髁浚_(kāi)啟高度小（一般為喉座直徑的1/4）。但結構復雜，價格較貴，流體阻力大，啟閉緩慢。

高壓角式截止閥（西高型）結構特點

1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。

2、升降式閥桿結構，開啟輕便，密封性好。

3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕

高壓角式截止閥設計與制造標準

● 設計與制造：GB12233 ● 法蘭尺寸：GB9113 ● 結構長度：GB12221 ● 檢驗與實驗：GB/T13927

J44H型高壓截止閥主要連接與外形尺寸
